メーターフードパネルの製作

多連メーター用のフードパネルを製作いたします。

先に言っておきます。 自分用です(笑)

今時、シンプルで機能満載の液晶表示の可愛い物が主流になる中で、

このセンスはないと思いますので、はっきり言って、こーゆーのはお客さんには勧めないです。

でも、ボクの場合は見やすくて、いっぺんに情報が分かって、たくさんの針が動いてる!

っていうのがたまらないんです。。。

松本零士さんのアナログのメカニカルチックみたいなのが好きですねえ。。。



2007_10210011



これはだいぶ前に作ったものをアップデートしているところです。

ワーニング用のダイオードランプはわかりやすいように大きめのモノをつけています。

ちょっと見えづらいですが、ダッシュボードに固定するための金具が4カ所ついています。



2007_10210016

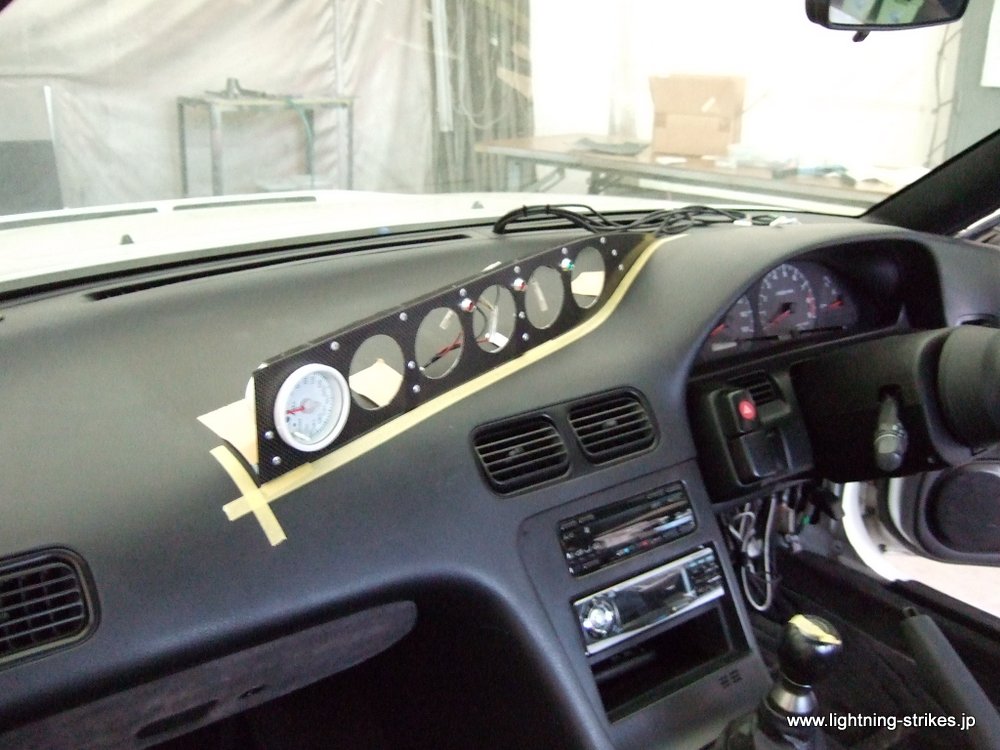

この金具を使った固定方法はのり付きのマジックテープを使用しています。

タッピングビスを使って固定しているのをよく見かけますが、ビス止めは色々と

見苦しい感じが嫌なので、ボクはよくこの方法で工作をしています。



2007_10210019

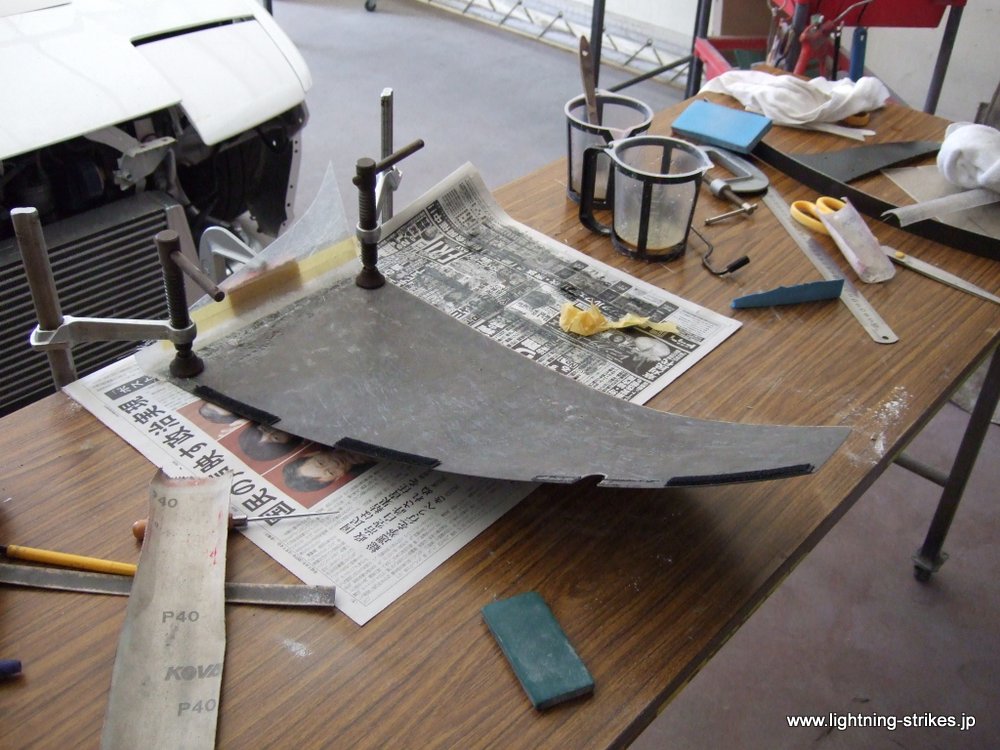

上に覆いかぶさる部分です。 ちょっとFRPで小加工中。



2007_10210020

とりあえず雰囲気の確認。。。



2007_10210023

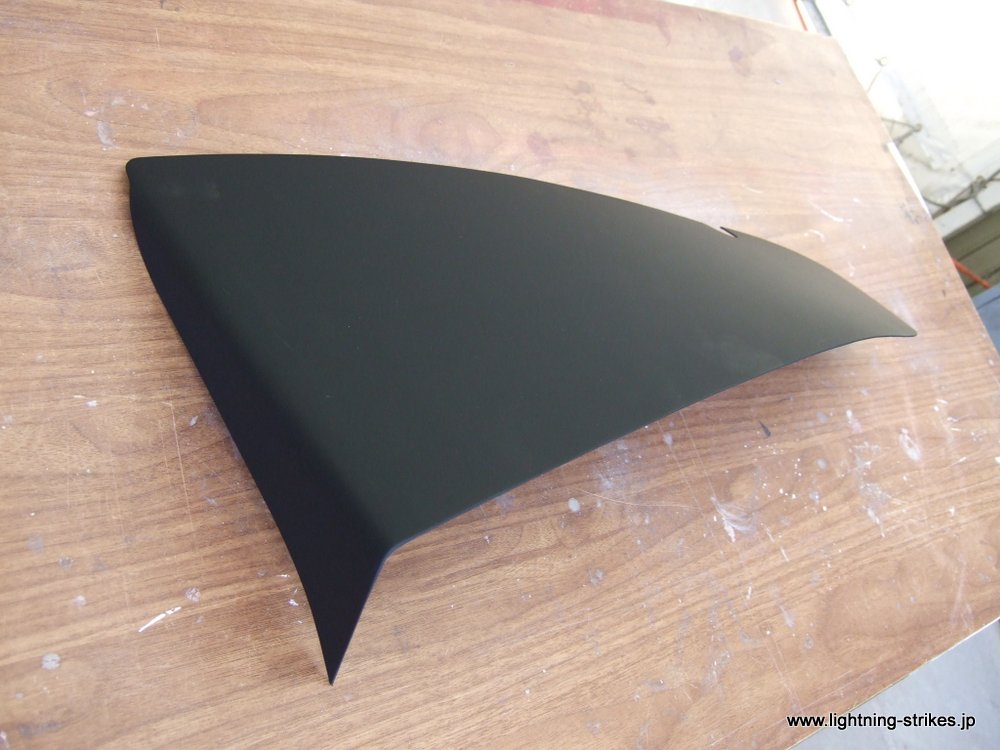

よさげなのでサラッとフラットブラックで塗装したところ。



2007_10210022

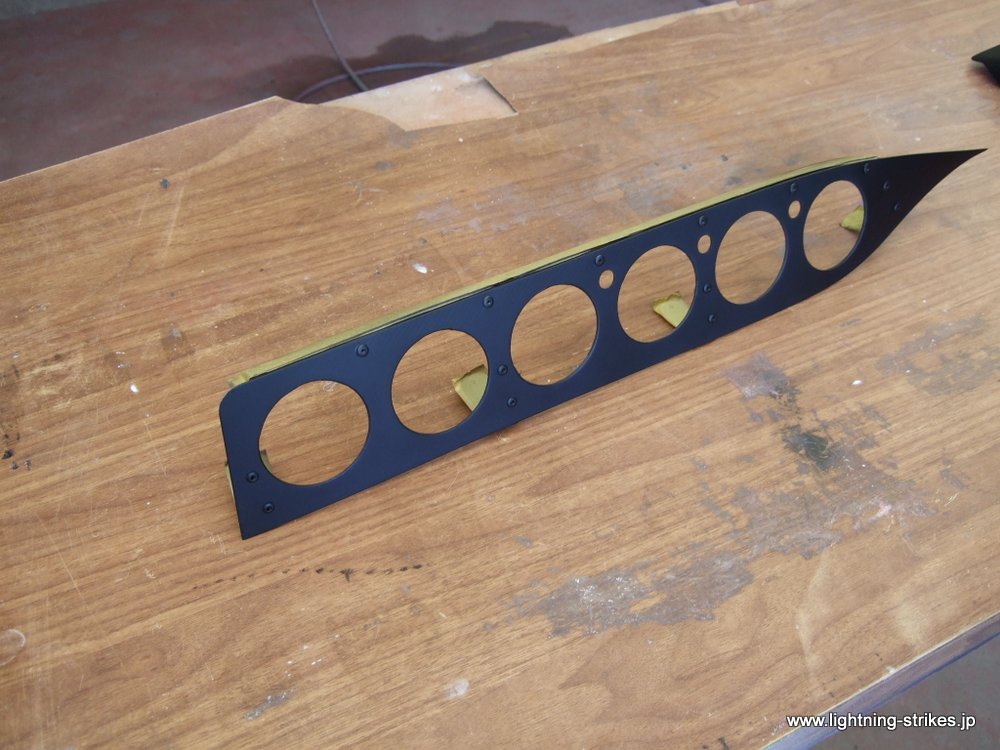

こっちも。



2007_10210025

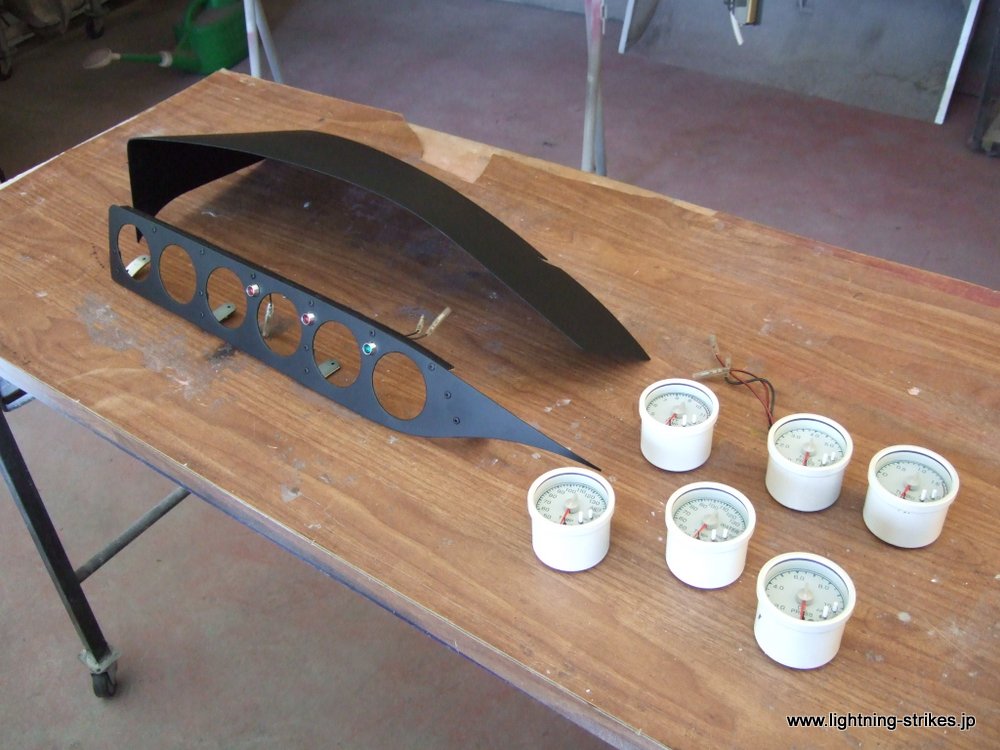

取り付ける直前。

メーターは右から、ブースト、水温、油温、油圧、排気温度、空燃比です。



2007_10210031

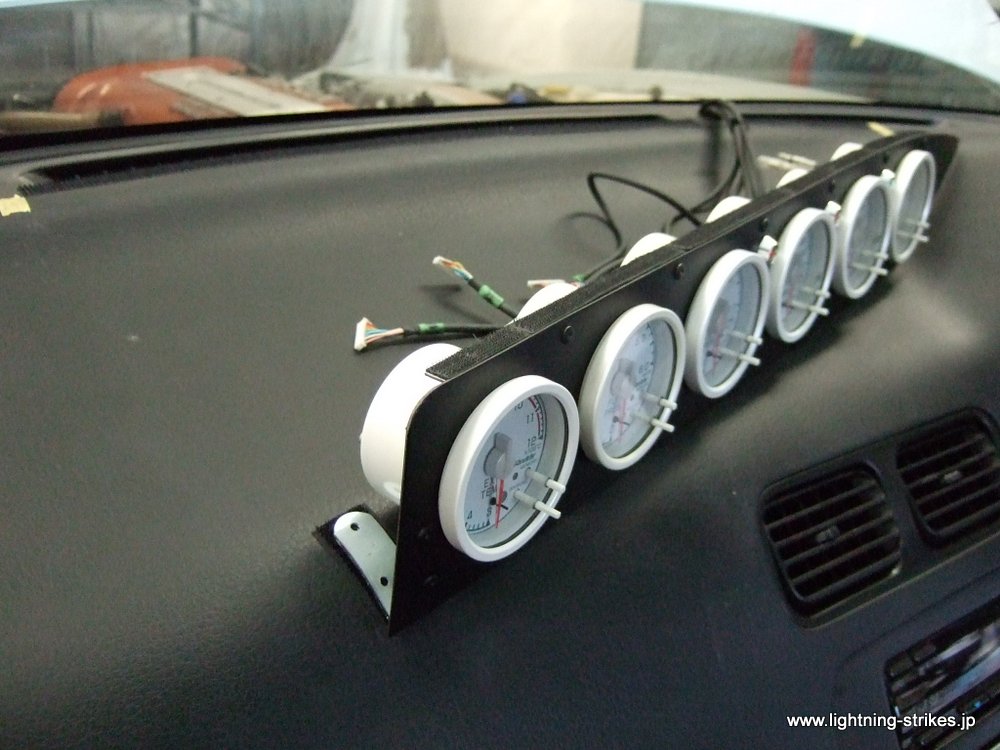

計器類の配線はエアコンのデフォッガーの穴から通します。



2007_10210036

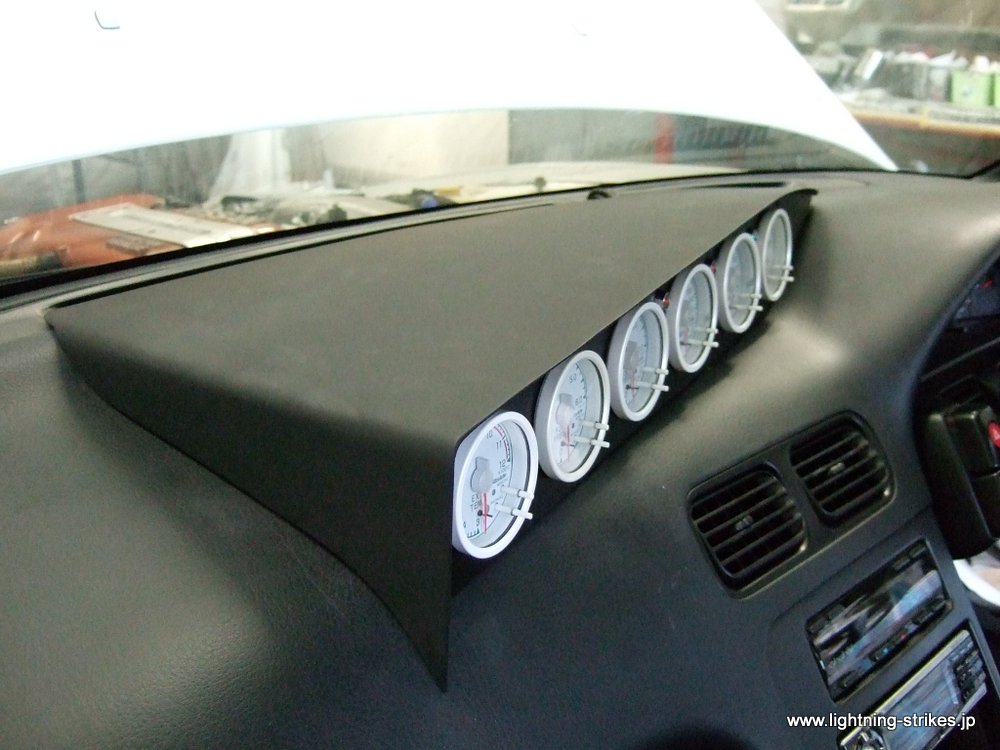

マジックテープの座りを調整しながら立て付け中です。

外すときのベリベリベリッていう音が笑えます。。。



2007_10240017

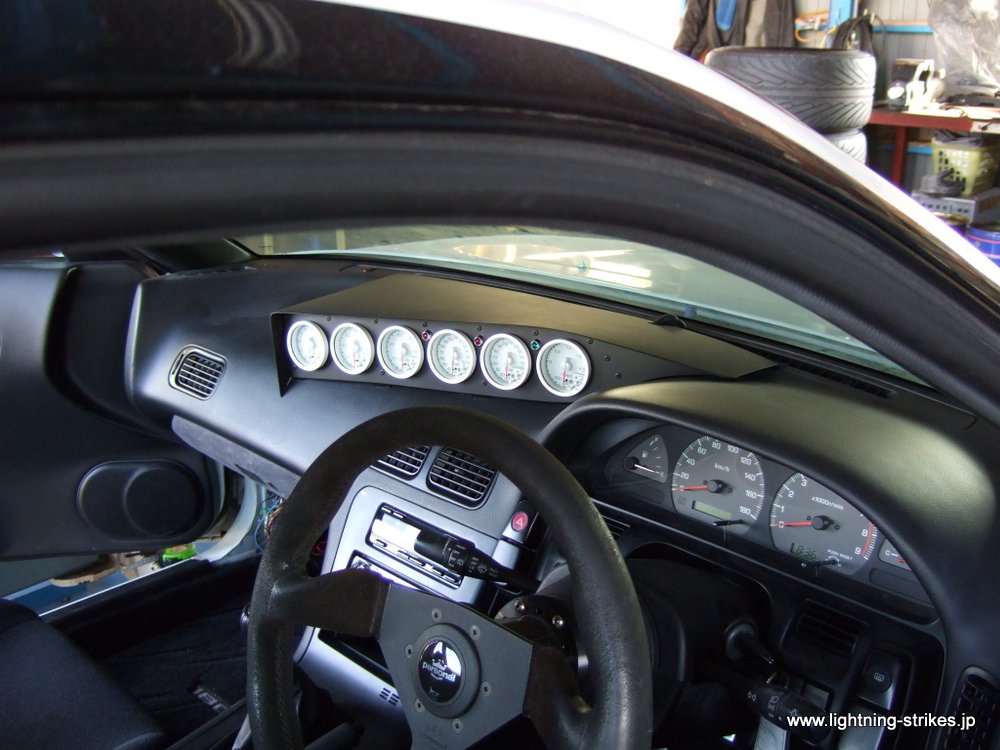

前方視界の邪魔にもならず、メンテナンス性も良くて思うように出来上がりました。

いらないと思いますが車内後方からの車載映像です(笑)
